ಉತ್ಪನ್ನ ಪರಿಚಯ
ASTM A325 ಹೆಕ್ಸ್ ಹೆಡ್ ಸ್ಕ್ರೂಗಳು ಭಾರೀ ಹೆಕ್ಸ್ ಸ್ಟ್ರಕ್ಚರಲ್ ಬೋಲ್ಟ್ಗಳಾಗಿದ್ದು, ಉಕ್ಕಿನ ಸಂಪರ್ಕಗಳಿಗೆ ಸ್ಥಿರವಾದ ಕ್ಲ್ಯಾಂಪಿಂಗ್ ಫೋರ್ಸ್ ಮತ್ತು ಹೆಚ್ಚಿನ ಲೋಡ್ ಸಾಮರ್ಥ್ಯವನ್ನು ಒದಗಿಸಲು ವಿನ್ಯಾಸಗೊಳಿಸಲಾಗಿದೆ. ಅವುಗಳನ್ನು ಹೊಂದಿಕೆಯಾಗುವ ಹೆವಿ ಹೆಕ್ಸ್ ನಟ್ಗಳು ಮತ್ತು ಸ್ಟ್ರಕ್ಚರಲ್ ವಾಷರ್ಗಳೊಂದಿಗೆ ಬಳಸಲಾಗುತ್ತದೆ, ಒತ್ತಡದ-ಕ್ರಿಟಿಕಲ್ ಅಥವಾ ಶೀಯರ್-ಕ್ರಿಟಿಕಲ್ ಅಸೆಂಬ್ಲಿಗಳಲ್ಲಿ ವಿಶ್ವಾಸಾರ್ಹ ಕಾರ್ಯಕ್ಷಮತೆಯನ್ನು ಖಾತ್ರಿಪಡಿಸುತ್ತದೆ.
ತಾಂತ್ರಿಕ ವಿಶೇಷಣಗಳು
| ಪ್ಯಾರಾಮೀಟರ್ | ನಿರ್ದಿಷ್ಟತೆ |
| ವ್ಯಾಸದ ಶ್ರೇಣಿ | 1/2" – 1-1/2" (M12 – M36 ಮೆಟ್ರಿಕ್ ಸಮಾನತೆಗಳು) |
| ಥ್ರೆಡ್ ಪ್ರಕಾರ | UNC ಅಥವಾ 8-ಥ್ರೆಡ್ ಸರಣಿ |
| ತಲೆಯ ಶೈಲಿ | ಹೆವಿ ಹೆಕ್ಸ್ ಹೆಡ್ |
| ವಸ್ತು | ಮಧ್ಯಮ-ಕಾರ್ಬನ್ ಸ್ಟೀಲ್ (ಟೈಪ್ 1), ವೆದರಿಂಗ್ ಸ್ಟೀಲ್ (ಟೈಪ್ 3) |
| ಯಾಂತ್ರಿಕ ಗುಣಲಕ್ಷಣಗಳು | 1/2"–1": ಕನಿಷ್ಠ. ಕರ್ಷಕ ಶಕ್ತಿ 120 ksi (827 MPa); 1-1/8"–1-1/2": 105 ksi (724 MPa) |
| ಮೇಲ್ಮೈ ಮುಕ್ತಾಯ | ಬಿಸಿ-ಡಿಪ್ ಕಲಾಯಿ, ಸತು ಲೇಪಿತ, ಅಥವಾ ಕಪ್ಪು ಆಕ್ಸೈಡ್ (ವಿಶಿಷ್ಟ ಉದ್ಯಮ ಆಯ್ಕೆಗಳು) |
| ಅನುಸ್ಥಾಪನೆ | ಬೀಜಗಳು ಮತ್ತು ತೊಳೆಯುವ ಯಂತ್ರಗಳೊಂದಿಗೆ ಬಳಸಿ, ಮಾಪನಾಂಕ ನಿರ್ಣಯಿಸಿದ ಟಾರ್ಕ್ ಉಪಕರಣಗಳನ್ನು ಶಿಫಾರಸು ಮಾಡಲಾಗಿದೆ |

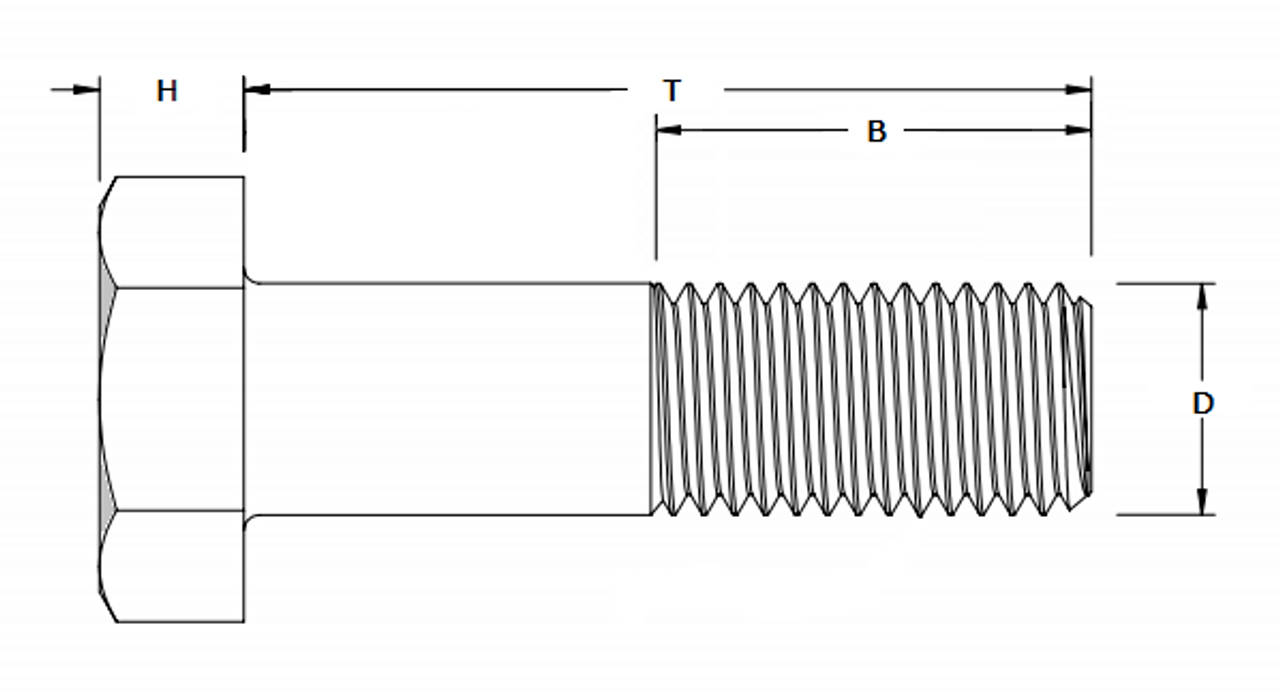

ಆಯಾಮ ಮತ್ತು ಥ್ರೆಡಿಂಗ್ ಮಾನದಂಡಗಳು
| ಬೋಲ್ಟ್ ವ್ಯಾಸ | ಮೆಟ್ರಿಕ್ ಸಮಾನ | ಥ್ರೆಡ್ ಪ್ರಕಾರ | ಫ್ಲಾಟ್ಗಳಾದ್ಯಂತ ತಲೆಯ ಅಗಲ | ತಲೆಯ ಎತ್ತರ | ವಿಶಿಷ್ಟ ಅಪ್ಲಿಕೇಶನ್ |
| 1/2" | M12 | UNC | 0.88" (22.4 ಮಿಮೀ) | 0.31" (7.9 ಮಿಮೀ) | ಬೆಳಕಿನ ರಚನಾತ್ಮಕ ಸಂಪರ್ಕಗಳು |
| 5/8" | M16 | UNC | 1.06" (27 ಮಿಮೀ) | 0.38" (9.7 ಮಿಮೀ) | ಮಧ್ಯಮ ರಚನಾತ್ಮಕ ಅಸೆಂಬ್ಲಿಗಳು |
| 3/4" | M20 | UNC | 1.25" (31.8 ಮಿಮೀ) | 0.44" (11.2 ಮಿಮೀ) | ಭಾರೀ ರಚನಾತ್ಮಕ ಸಂಪರ್ಕಗಳು |
| 7/8" | M22 | 8UN | 1.38" (35.1 ಮಿಮೀ) | 0.50" (12.7 ಮಿಮೀ) | ಹೆಚ್ಚುವರಿ ಭಾರೀ ಉಕ್ಕಿನ ರಚನೆಗಳು |
| 1" | M24 | 8UN | 1.50" (38.1 ಮಿಮೀ) | 0.56" (14.2 ಮಿಮೀ) | ದೊಡ್ಡ ರಚನಾತ್ಮಕ ಕೀಲುಗಳು |
| 1-1/8" | M27 | 8UN | 1.63" (41.4 ಮಿಮೀ) | 0.62" (15.7 ಮಿಮೀ) | ಭಾರೀ ಇಂಜಿನಿಯರಿಂಗ್ ಅಸೆಂಬ್ಲಿಗಳು |
| 1-1/4" | M30 | 8UN | 1.75" (44.5 ಮಿಮೀ) | 0.69" (17.5 ಮಿಮೀ) | ಹೆಚ್ಚಿನ-ಲೋಡ್ ರಚನಾತ್ಮಕ ವ್ಯವಸ್ಥೆಗಳು |
| 1-1/2" | M36 | 8UN | 2.00" (50.8 ಮಿಮೀ) | 0.81" (20.6 ಮಿಮೀ) | ದೊಡ್ಡ ಕೈಗಾರಿಕಾ ರಚನೆಗಳು |
ಅಪ್ಲಿಕೇಶನ್ಗಳು
ಲೋಡ್-ಬೇರಿಂಗ್ ಸ್ಟೀಲ್ ಸೇತುವೆಗಳು ಮತ್ತು ಹೆದ್ದಾರಿ ರಚನೆಗಳು
ಎತ್ತರದ- ವಾಣಿಜ್ಯ ಮತ್ತು ಕಛೇರಿ ಕಟ್ಟಡಗಳು
ಕೈಗಾರಿಕಾ ಸ್ಥಾವರ ಚೌಕಟ್ಟುಗಳು
ವಿದ್ಯುತ್ ಉತ್ಪಾದನಾ ಸೌಲಭ್ಯಗಳು
ತೈಲ ಮತ್ತು ಅನಿಲ ರಚನಾತ್ಮಕ ಸ್ಥಾಪನೆಗಳು
ಹೆವಿ ಸ್ಟೀಲ್ ಫ್ಯಾಬ್ರಿಕೇಶನ್ ಅಸೆಂಬ್ಲಿಗಳು
ಮಾನದಂಡಗಳು ಮತ್ತು ಅನುಸರಣೆ
ಪ್ರಮಾಣಿತ:ASTM A325 / ASTM F3125 ಗ್ರೇಡ್ A
325
ವಿಧ 1:ಮಧ್ಯಮ ಇಂಗಾಲದ ಉಕ್ಕು, ಕ್ವೆನ್ಚ್ಡ್ ಮತ್ತು ಟೆಂಪರ್ಡ್
ವಿಧ 3:ತುಕ್ಕು -ಬಹಿರಂಗ ಪರಿಸರಗಳಿಗೆ ಹವಾಮಾನ ಉಕ್ಕು
ಥ್ರೆಡ್ ಸಿಸ್ಟಮ್:UNC (ಯುನಿಫೈಡ್ ಒರಟಾದ ಥ್ರೆಡ್), 8UN 1 ಇಂಚು ಗಾತ್ರಕ್ಕಿಂತ ಹೆಚ್ಚು ಅಥವಾ ಸಮನಾಗಿರುತ್ತದೆ
ತಲೆಯ ಪ್ರಕಾರ:ಹೆವಿ ಹೆಕ್ಸ್ ಹೆಡ್ (ರಚನಾತ್ಮಕ ಟಾರ್ಕ್ ಸಾಮರ್ಥ್ಯದ ವಿನ್ಯಾಸ)
ಇತರ ರಚನಾತ್ಮಕ ಬೋಲ್ಟ್ಗಳೊಂದಿಗೆ ಹೋಲಿಕೆ
| ವೈಶಿಷ್ಟ್ಯ | ASTM A325 | ಸ್ಟ್ಯಾಂಡರ್ಡ್ ಹೆಕ್ಸ್ ಬೋಲ್ಟ್ | ASTM A307 |
| ಸಾಮರ್ಥ್ಯದ ಮಟ್ಟ | ಹೆಚ್ಚು | ಮಧ್ಯಮ | ಕಡಿಮೆ |
| ರಚನಾತ್ಮಕ ಬಳಕೆ | ಹೌದು | ಸೀಮಿತಗೊಳಿಸಲಾಗಿದೆ | ಸೀಮಿತಗೊಳಿಸಲಾಗಿದೆ |
| ASTM ಪರೀಕ್ಷೆ | ಅಗತ್ಯವಿದೆ | ಅಗತ್ಯವಿಲ್ಲ | ಅಗತ್ಯವಿಲ್ಲ |
| ಲೋಡ್ ಸಾಮರ್ಥ್ಯ | ಹೆಚ್ಚು | ಮಧ್ಯಮ | ಕಡಿಮೆ |
| ಎಂಜಿನಿಯರಿಂಗ್ ಅನುಮೋದನೆ | ಹೌದು | ಭಾಗಶಃ | ಸಂ |
ಅನುಸ್ಥಾಪನಾ ಮಾರ್ಗಸೂಚಿಗಳು
ಹೊಂದಾಣಿಕೆಯ ಬೀಜಗಳು ಮತ್ತು ರಚನಾತ್ಮಕ ತೊಳೆಯುವ ಯಂತ್ರಗಳನ್ನು ಬಳಸಿ
ಕ್ಯಾಲಿಬ್ರೇಟೆಡ್ ಟಾರ್ಕ್ ಅಥವಾ ಟೆನ್ಷನ್ ಕಂಟ್ರೋಲ್ ವಿಧಾನವನ್ನು ಅನ್ವಯಿಸಿ
ಬಿಗಿಗೊಳಿಸುವ ಮೊದಲು ಸರಿಯಾದ ಜೋಡಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ
ಸಂಪರ್ಕ ಘಟಕಗಳ ಪೂರ್ಣ ಆಸನವನ್ನು ಪರಿಶೀಲಿಸಿ
ಕಂಪನ ಪರಿಸರದಲ್ಲಿ ವಿರೋಧಿ{0}}ಸಡಿಲಗೊಳಿಸುವ ಕ್ರಮಗಳನ್ನು ಅನ್ವಯಿಸಿ
FAQ
ಪ್ರಶ್ನೆ: ASTM A325 ಹೆಕ್ಸ್ ಹೆಡ್ ಸ್ಕ್ರೂ ಅನ್ನು ಯಾವುದಕ್ಕಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ?
ಉ: ಸೇತುವೆಗಳು, ಕಟ್ಟಡಗಳು ಮತ್ತು ಕೈಗಾರಿಕಾ ಉಕ್ಕಿನ ರಚನೆಗಳಲ್ಲಿ ಉಕ್ಕಿನ{0}}ನಿಂದ-ಉಕ್ಕಿನ ಹೊರೆಗೆ-ಬೇರಿಂಗ್ ಸಂಪರ್ಕಗಳಿಗೆ ಇದನ್ನು ರಚನಾತ್ಮಕ ಬೋಲ್ಟ್ ಆಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
ಪ್ರಶ್ನೆ: ASTM A325 ಮತ್ತು ASTM A490 ಬೋಲ್ಟ್ಗಳ ನಡುವಿನ ವ್ಯತ್ಯಾಸವೇನು?
A: ASTM A325 ಅನ್ನು ಸಾಮಾನ್ಯ ಸ್ಟ್ರಕ್ಚರಲ್ ಸ್ಟೀಲ್ ಸಂಪರ್ಕಗಳಿಗಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ, ಆದರೆ ASTM A490 ಹೆಚ್ಚು ನಿರ್ಣಾಯಕ ಹೆವಿ ಡ್ಯೂಟಿ ಸ್ಟ್ರಕ್ಚರಲ್ ಫಾಸ್ಟೆನಿಂಗ್ ಅಪ್ಲಿಕೇಶನ್ಗಳಿಗೆ ಹೆಚ್ಚಿನ ಕರ್ಷಕ ಶಕ್ತಿಯನ್ನು ಒದಗಿಸುತ್ತದೆ.
ಪ್ರಶ್ನೆ: ASTM A325 ರಚನಾತ್ಮಕ ಬೋಲ್ಟ್ಗಳನ್ನು ಹೊರಾಂಗಣದಲ್ಲಿ ಬಳಸಬಹುದೇ?
ಉ: ಹೌದು. ಹೊರಾಂಗಣ ಅಥವಾ ತೆರೆದ ಪರಿಸರಕ್ಕಾಗಿ, ಬಿಸಿ-ಡಿಪ್ ಕಲಾಯಿ ಅಥವಾ ಟೈಪ್ 3 ಹವಾಮಾನ ಉಕ್ಕಿನ ASTM A325 ಬೋಲ್ಟ್ಗಳನ್ನು ಸಾಮಾನ್ಯವಾಗಿ ತುಕ್ಕು ನಿರೋಧಕತೆಗಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
ಪ್ರಶ್ನೆ: ASTM A325 ಬೋಲ್ಟ್ಗಳು ಪ್ರಮಾಣಿತ ಹೆಕ್ಸ್ ಬೋಲ್ಟ್ಗಳೊಂದಿಗೆ ಪರಸ್ಪರ ಬದಲಾಯಿಸಬಹುದೇ?
A: ಇಲ್ಲ. ASTM A325 ಬೋಲ್ಟ್ಗಳು ಪ್ರಮಾಣೀಕೃತ ಸ್ಟ್ರಕ್ಚರಲ್ ಫಾಸ್ಟೆನರ್ಗಳಾಗಿವೆ ಮತ್ತು ಎಂಜಿನಿಯರಿಂಗ್ ವಿನ್ಯಾಸವು ರಚನಾತ್ಮಕ-ಗ್ರೇಡ್ ಅವಶ್ಯಕತೆಗಳನ್ನು ನಿರ್ದಿಷ್ಟಪಡಿಸಿದಾಗ ಮಾತ್ರ ಬಳಸಬೇಕು.
ಪ್ರಶ್ನೆ: ASTM A325 ಬೋಲ್ಟ್ಗಳೊಂದಿಗೆ ಯಾವ ಬೀಜಗಳು ಮತ್ತು ತೊಳೆಯುವ ಯಂತ್ರಗಳನ್ನು ಬಳಸಬೇಕು?
ಉ: ಉಕ್ಕಿನ ಸಂಪರ್ಕಗಳಲ್ಲಿ ಸರಿಯಾದ ಪೂರ್ವಲೋಡ್ ಮತ್ತು ಲೋಡ್ ವರ್ಗಾವಣೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಭಾರೀ ಹೆಕ್ಸ್ ಬೀಜಗಳು ಮತ್ತು ರಚನಾತ್ಮಕ ಗಟ್ಟಿಯಾದ ತೊಳೆಯುವ ಯಂತ್ರಗಳೊಂದಿಗೆ ಅವುಗಳನ್ನು ಬಳಸಬೇಕು.
ಪ್ರಶ್ನೆ: ಯಾವ ಕೈಗಾರಿಕೆಗಳು ಸಾಮಾನ್ಯವಾಗಿ ASTM A325 ರಚನಾತ್ಮಕ ಬೋಲ್ಟ್ಗಳನ್ನು ಬಳಸುತ್ತವೆ?
ಉ: ಅವುಗಳನ್ನು ಉಕ್ಕಿನ ನಿರ್ಮಾಣ, ಸೇತುವೆ ಎಂಜಿನಿಯರಿಂಗ್, ವಿದ್ಯುತ್ ಸ್ಥಾವರಗಳು, ತೈಲ ಮತ್ತು ಅನಿಲ ರಚನೆಗಳು ಮತ್ತು ಭಾರೀ ಕೈಗಾರಿಕಾ ತಯಾರಿಕೆಯಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ.
